製品紹介 USB2.0規格対応 US-H220
バージョンアップされた新機能
Ver.3.7.0.0での追加機能

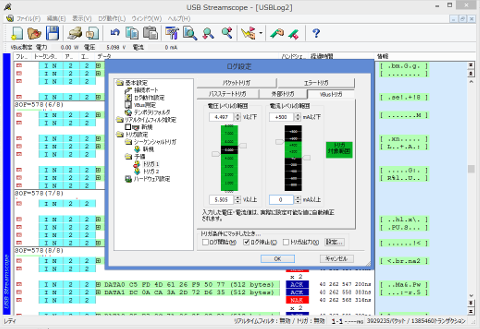

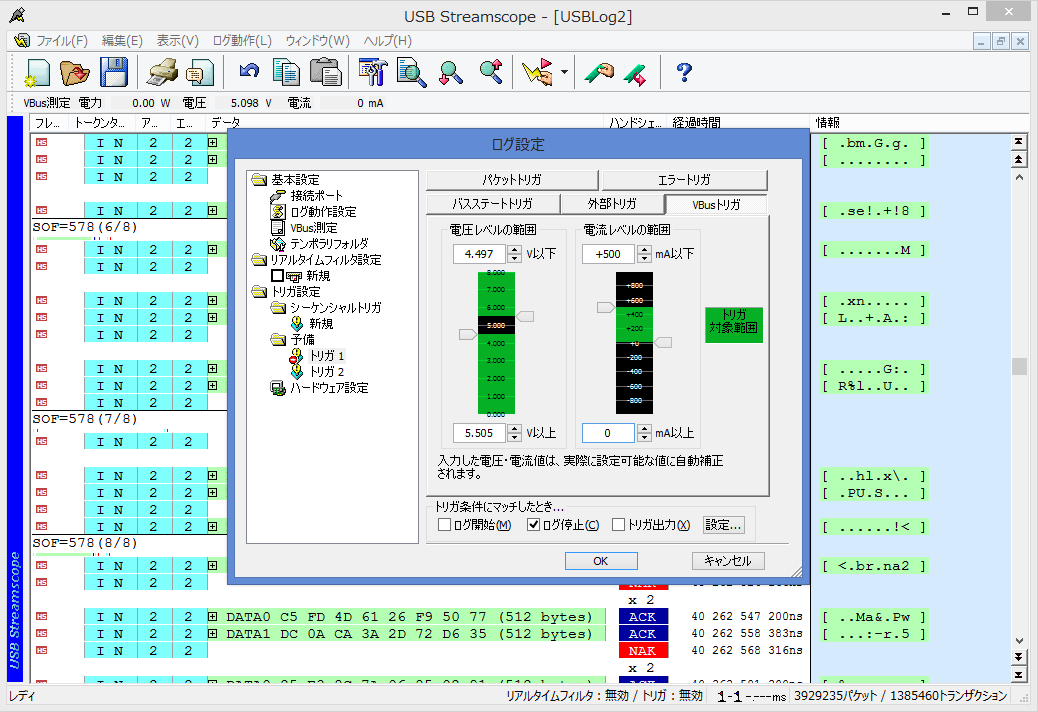

VBusトリガ機能の追加
VBus電圧値・電流値をトリガとして動作が可能になりました。
VBus電圧・電流それぞれについて、指定値以上、または、指定値以下になったことを条件として、トリガを発生させることができます。
他のトリガ条件と同様、トリガ条件成立時には「ログ開始」「ログ停止」「外部トリガ出力」といった動作を発動させることができます。
もちろん、トリガが発生したログの該当箇所を瞬時に表示させることができます。
クイック検索機能の追加
同じタイプのトランザクションを、１クリックで連続して検索する機能を追加しました。
例えば、USBメモリのログにおいては、データ転送とデータ転送の間に待ち時間が発生することがありますが、この待ち時間の期間中に連続して発生するNAKトランザクションが
ログの可読性を下げてしまうことがあります。
しかし、クイック検索機能を使えば、あるデータ転送と同じタイプのトランザクションを１クリックで前方／後方どちらにでも検索できますから、
待ち時間後の次の（あるいは、前の）データ転送部分にすばやく移動できます。
ご案内
上記の「VBusトリガ機能」および「クイック検索機能」をご利用いただくには、追加ライセンスが必要となる場合があります。 ご購入の日よりおよそ１年経過した製品については、追加ライセンスが必要です。
こちらのライセンス確認ツールをご使用いただきますと、お客様の製品で本機能がご利用いただけるかどうかをご確認いただけます。
追加ライセンスが必要なお客様は、こちら（追加ライセンスのご案内）へとお進み下さい。
なお、ソフトウェアの不具合修正を目的としたバージョンアップ版のダウンロードおよびアップデートは、ご自由に行っていただけます（要ユーザー登録）。
こちらからアップデート版をダウンロードいただけます。
Hiスピード対応US-H220のポイント
USBストリームスコープ US-H220は、以下のような特長を備えています。
従来機US-H200/US-F150の使いやすさを継承しつつ、更にパワーアップ
USB機器のVBus電圧・電流変化を記録するVBus測定機能搭載
最大40GByteまでの長時間・大量ログを取得
コンパクトな設計で、バスパワー動作が可能に
お求めやすい価格を実現。アマゾンでもお買い求めいただけます上のボックスをクリックして、各特長をご確認いただけます。

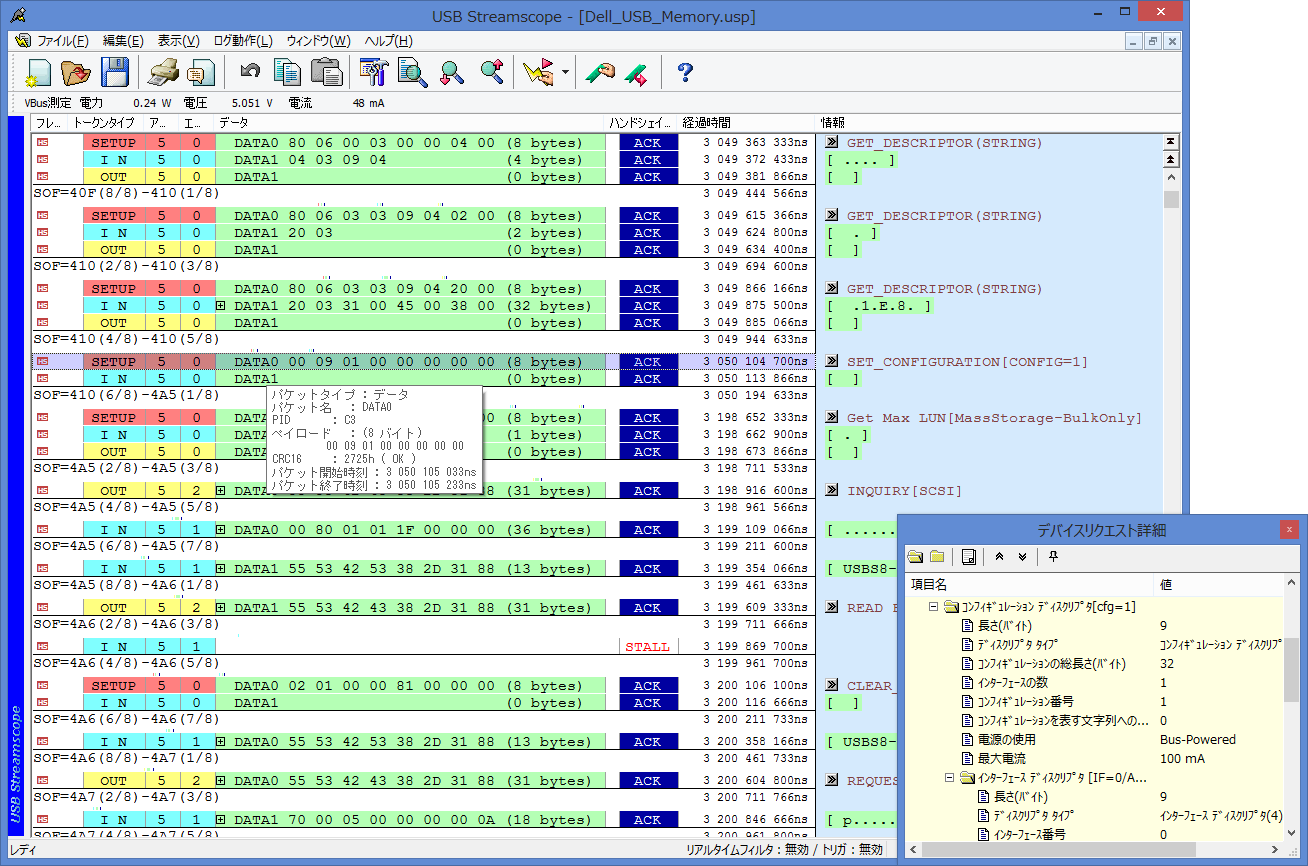

使いやすさを重視した設計
「使いやすい」「分かりやすい」とご好評をいただいていた従来機種USBストリームスコープ US-H200/US-F150の操作性を継承しつつ、更に進化しました。
USBストリームスコープ US-H220の最大の特長は、その使いやすさと分かりやすさ。
ソフトウェアをインストールし、US-H220本体をＰＣに接続したらスペースキーをポンと押してログ開始、再度スペースキーを押すとログ停止。
その間に行われたUSBデバイスの通信内容を即座に表示します。
表示内容は、ソフトウェア・ドライバ設計者がもっとも注目したい「トランザクション」に重点を置いています。
ハードウェアで自動的に処理される「パケット」単位の過剰な情報表示は必要なときにのみ表示します。
ですから、ソフトウェア設計者が期待するトランザクションが発生したか／しなかったかが、ひと目で把握できます。
デバイスリクエストやUSBデバイスクラスの各コマンドについても、可能な限り翻訳してその意味を表示します。
当社独自開発の解析ソフトウェアだからできる日本語表示も、お客様の解析スピードの向上に貢献します。
特定のUSBデバイスや特定の通信内容だけを表示・キャプチャするためのフィルタ機能（オフラインフィルタおよびオンラインフィルタ）も充実、 検索機能や統計情報機能も備えています。

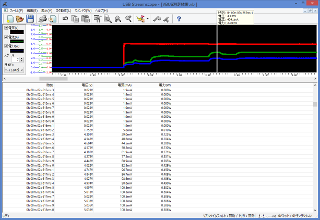

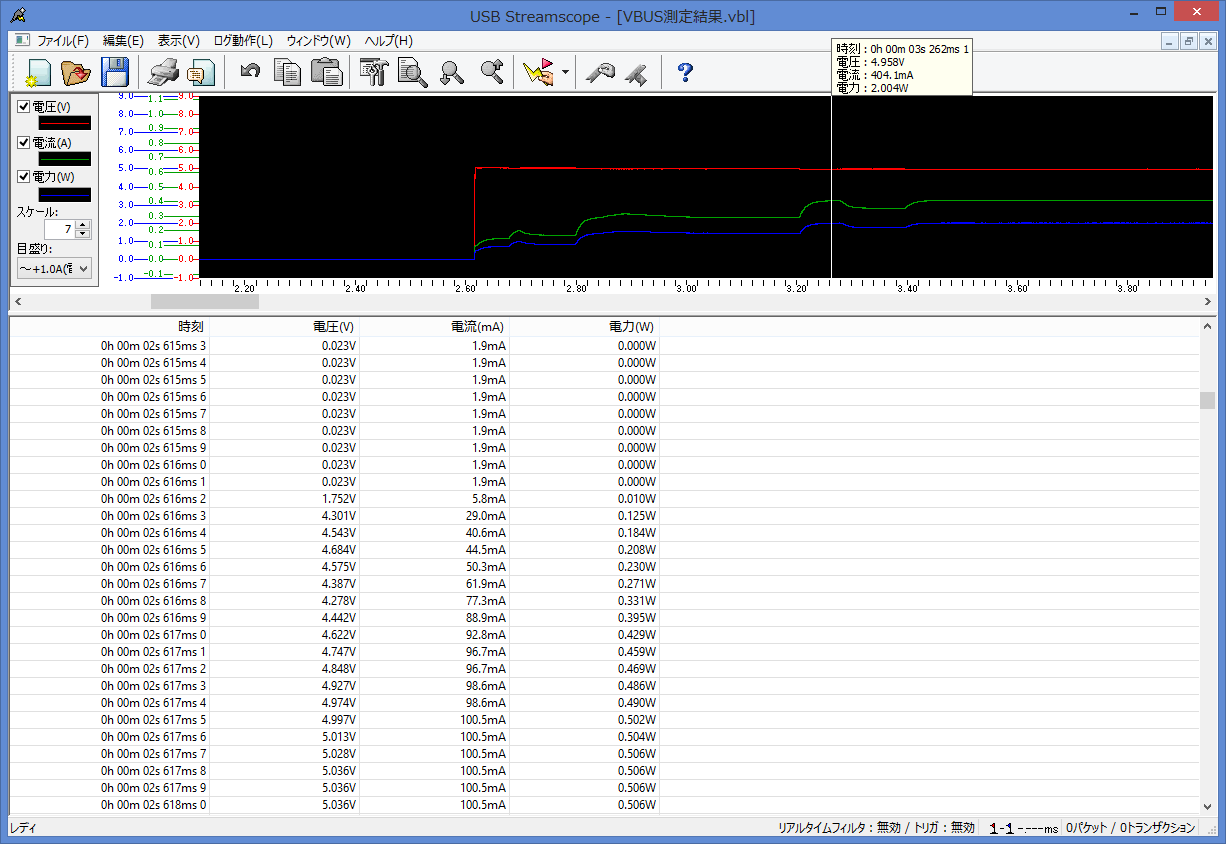

VBus測定機能を搭載
デバッグ対象であるUSBデバイスの消費電力を測定する「VBus測定機能」を新たに搭載しました。
測定の対象となるのは、USBデバイスのVBus電圧・電流・消費電力の３項目です。
USB規格で定められている消費電流の上限値を満たしているか、設計どおりの消費電流となっているかを確認するためだけでなく、 特定条件下での急な消費電流の上昇やVBus電圧の異常降下を原因とするトラブル解析にうってつけです。 最大４億ポイントの電圧・電流値をＰＣのディスクに連続して記録しますから、数時間〜数日というスパンでしか発生しない稀なトラブルにも対応できます。
長時間・大量ログを取得
リングバッファ状の記録方式を採用し、最大40GByteまでの記録容量で、制限時間＝無制限のログ取得が可能です。
US-H220拡張モデルの場合、最大40GByteまで。US-H220標準モデルの場合は、最大10GByteまでとなります。

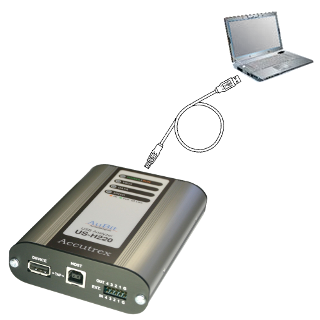

バスパワー動作
USBストリームスコープ US-H220は、USB2.0 Highスピード対応ながらバスパワー動作が可能になりました。
ＡＣ電源がない場所でも、USBケーブルでノートＰＣと接続するだけですぐにご使用になれます。
高機能ながらリーズナブルな価格
従来機種USBストリームスコープ US-H200とほぼ同じ機能を有しながら、お求めやすい価格を実現しました。
「USBストリームスコープ US-H220標準モデル」と「USBストリームスコープ US-H220拡張モデル」は、アマゾンにてお買い求めになれます。
また、お見積書が必要なお客様は、当社の通信販売ページからのご購入からお見積りをご依頼下さい。 Ｅメール(info@aubit.co.jp)でも、お見積りのご依頼を受け付けています。
USBストリームスコープ US-H220標準モデル／拡張モデルの差異につきましては、製品仕様をご確認下さい。
