計測用スイッチャ・パラボックス

Measurement Switcher / Parabox

計測用スイッチャとは、多チャンネル機器の計測の際、オーディオアナライザなどの測定器の入力/出力を切り替えることで 計測作業の効率を向上させる機器です。USBでWindows PCと接続してリモート制御が可能なので、オーディオ機器の自動計測／測定に最適です。

• 詳細情報
• ラインナップ

価格はお問合せください。

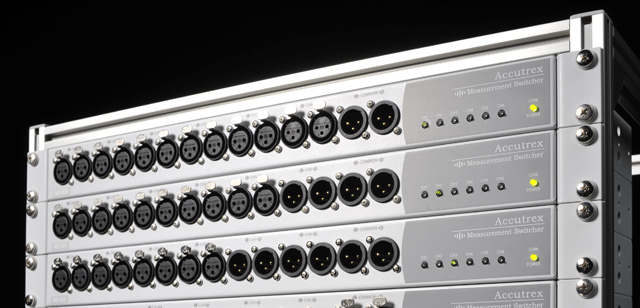

写真は「ＭＳ-101」「MS-102」「MS-103」をラックに収納したものです。

---

スイッチャの詳細情報

■スイッチャの機能

• 被測定機器の入力に測定器の出力を選択して接続
• 被測定機器の入力にターミネータを選択/接続
• 被測定機器の入力に音楽再生機器を選択/接続
• 被測定機器の入力にオーディオアナライザ以外の測定器を選択/接続
• 被測定機器の出力に測定器の入力を選択して接続
• 被測定機器の出力にダミーロードを選択/接続
• 被測定機器の出力にアンプなどを選択/接続
• 被測定機器の出力にオーディオアナライザ以外の測定器を選択/接続

■スイッチャの効果

• 研究開発時の検証作業の効率化
• 生産検査の自動化
• 受け入れ検査の自動化
• サービスステーションでの不具合点洗い出しの効率化
• 納入後のメンテナンス、校正作業の効率化

■スイッチャ特徴

• 本体前面の自照式選択スイッチによる切り替え
• 専用のソフトウェアによるPCからのリモートコントロール
• ユーザプログラムによる自動コントロール
• CH5、CH6の入出力の同時選択が可能
• コンパクトな19インチ1Uサイズに6ステレオ(12CH)分を凝縮
• 本体奥行き10cmの短胴設計。ラックマウント金具を含めても18cmで奥行きもコンパクト
• 64台までカスケード接続し、ソフトウェアにて制御可能
• リレー切り替えによるドライ接点式により、歪み、ノイズなどの信号劣化は僅少
• 入出力コネクタは、オーディオ向けにバランス、アンバランスなど多種をラインナップ
• デジタル信号も切り替え可能
• PCからの制御はUSBとRS232C
• USBバスパワー動作で単独のACアダプタ不要
• コネクタの飛び出しを防ぐ4ポジションのラックマウント金具

■スイッチャ製品内部構成

各スイッチャの内部接点はリレーが使用されており、オーディオ信号への影響は最小限になっています。 また、電子回路が介在しませんので、出力インピーダンスなども測定できます。

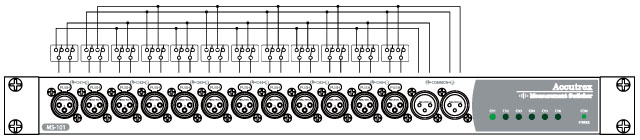

• バランスタイプ・スイッチャの内部構成

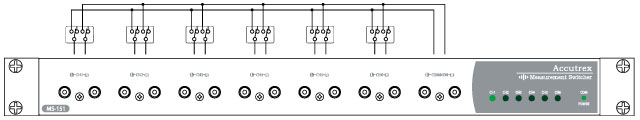

• アンバランスタイプ・スイッチャの内部構成


■スイッチャ・リアパネル(共通)

• PCからの制御はUSBとRS-232Cの2種類。
• スイッチャの電源はUSBバスから供給されます。
• 単体での使用およびRS-232Cのみを使用する場合は、USBハブなどから給電してください。

---
